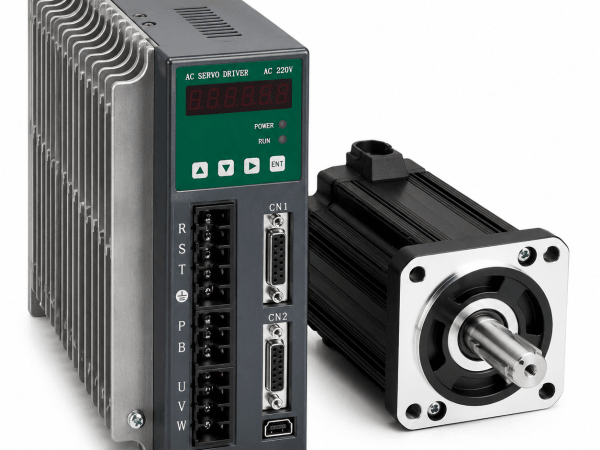

Почему серводвигатель греется и чем это грозит оборудованию

Серводвигатель не обязан быть холодным во время работы, но сильный нагрев почти всегда говорит о проблеме. Если корпус быстро становится горячим, ось двигается рывками, появляется запах перегретой изоляции или ошибка по току, ремонт серводвигателей лучше не откладывать. Перегрев редко проходит сам: обычно он ускоряет износ подшипников, разрушает обмотки, сбивает работу энкодера и создает риск повреждения серводрайвера.

Почему серводвигатель вообще нагревается

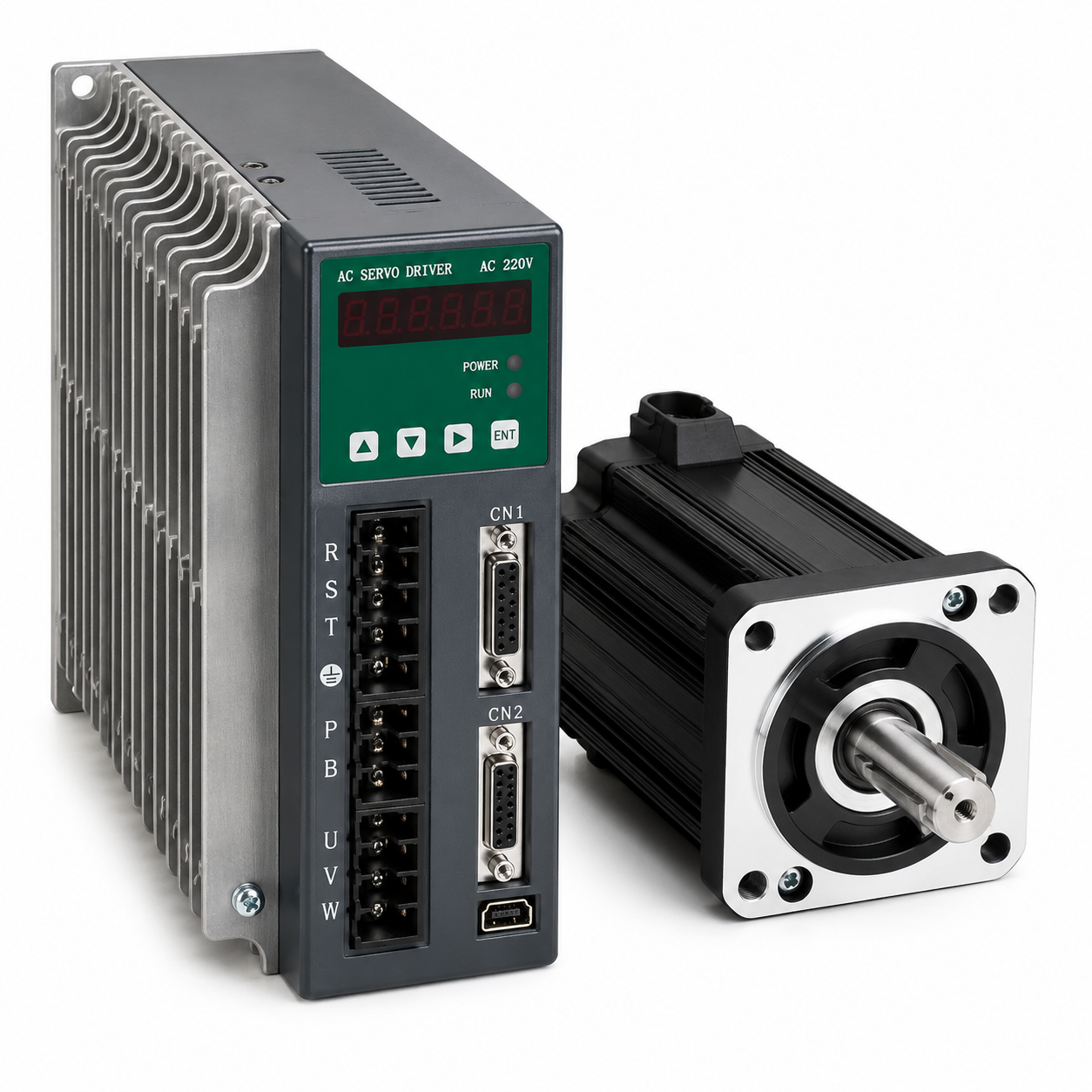

Серводвигатель работает под управлением серводрайвера. Драйвер подает ток, контролирует момент, скорость и положение, а энкодер передает обратную связь. Чем выше нагрузка и чем активнее привод удерживает позицию, тем больше тепла выделяется в обмотках и силовой части.

Умеренный нагрев нормален. Опасность начинается, когда температура растет быстрее обычного, двигатель долго не остывает, перегревается без нагрузки или становится горячим после короткого цикла.

Нагрев усиливается, если сервосистема постоянно корректирует ошибку: ось отстает, механика клинит, сигнал энкодера нестабилен, настройки тока завышены. В таком режиме мотор не просто работает, а борется с неисправностью.

Главная причина — перегрузка оси

Чаще всего серводвигатель греется из-за лишней механической нагрузки. Мотору приходится тратить больше момента, чем предусмотрено нормальным режимом.

Причины перегрузки:

• загрязненные направляющие;
• недостаток смазки;
• изношенная шарико-винтовая пара;
• подклинивающий редуктор;
• перетянутый ремень;
• перекос муфты;
• люфт или заедание в механике;
• слишком тяжелая оснастка;
• повышенное трение после ремонта или переналадки.

Если ось двигается туго, драйвер увеличивает ток. Обмотки нагреваются, подшипники получают лишнюю нагрузку, а привод может уходить в ошибку следования или перегрузки. Замена мотора без проверки механики в такой ситуации не решает проблему.

Неправильные настройки сервопривода

Даже исправный серводвигатель можно быстро перегреть неверными параметрами. Особенно опасны настройки тока, ускорения, торможения и коэффициентов регулятора.

Если ток завышен, двигатель дольше работает в режиме перегрузки. Он кажется более «сильным», но обмотки и изоляция стареют быстрее. Если ускорение слишком резкое, мотор постоянно получает пиковые нагрузки при старте. Если торможение жесткое, появляются рывки, перенапряжение и лишний нагрев.

Опасны и слишком агрессивные настройки регулятора. Ось начинает дрожать даже в удержании, двигатель постоянно делает микрокоррекции и греется без видимой нагрузки.

Подклинивающий тормоз

Во многих серводвигателях есть электромагнитный тормоз. Он удерживает ось, когда двигатель остановлен. Если тормоз не полностью отпускает вал, мотор работает через сопротивление.

Признаки такой неисправности:

• рывок при запуске;
• быстрый нагрев корпуса;
• гул при движении;
• ошибка перегрузки;
• слабая динамика оси;
• запах нагретых фрикционных элементов.

Причина может быть в износе тормоза, неправильном зазоре, загрязнении маслом или пылью, слабом питании катушки. Если тормоз подклинивает, двигатель перегревается даже при нормальных настройках.

Износ подшипников

Подшипники влияют не только на шум, но и на температуру. При износе появляется дополнительное трение, люфт, вибрация и биение вала. Серводвигатель начинает тратить часть энергии на преодоление собственного сопротивления.

Сначала слышен гул или шелест. Потом растет температура, усиливается вибрация, ухудшается точность позиционирования. Если продолжать работу, подшипник может разрушиться, а ротор начнет задевать статор. Тогда ремонт становится значительно дороже.

При перегреве всегда нужно проверять подшипники, особенно если мотор стал шуметь, вибрировать или греться сильнее на определенных оборотах.

Проблемы с обмотками

Поврежденные обмотки — одна из самых опасных причин нагрева. Межвитковое замыкание, пробой изоляции или последствия старого перегрева могут проявляться не сразу. Мотор еще вращается, но под нагрузкой быстро набирает температуру и теряет момент.

Тревожные признаки:

• двигатель греется почти сразу после запуска;

• появляется запах перегретой изоляции;

• привод уходит в ошибку по току;

• момент становится нестабильным;

• двигатель вибрирует под нагрузкой;

• защита срабатывает чаще обычного.

Эксплуатация с поврежденными обмотками опасна. Неисправность может добить не только мотор, но и серводрайвер.

Энкодер и обратная связь

На первый взгляд энкодер не связан с нагревом. Но если датчик положения передает нестабильный сигнал, сервопривод начинает постоянно исправлять несуществующие ошибки. Двигатель дергается, удерживает позицию с колебаниями и потребляет лишний ток.

Проблемы с обратной связью могут быть вызваны:

• загрязнением энкодера;
• повреждением кабеля;
• плохим контактом в разъеме;
• нарушением экранирования;
• помехами;
• смещением датчика после ремонта;
• неправильными параметрами в драйвере.

Если мотор греется вместе с дрожанием оси, потерей нуля или ошибкой обратной связи, проверка энкодера обязательна.

Плохое охлаждение и грязный корпус

Серводвигатель может перегреваться не из-за внутренней поломки, а из-за плохого отвода тепла. Пыль, масло, эмульсия, металлическая стружка и грязь на корпусе работают как теплоизоляция. Если рядом высокая температура, плохая вентиляция или закрытая зона установки, нагрев усиливается.

Отдельно стоит проверить шкаф управления. Если серводрайвер перегревается, вентиляторы забиты, фильтры грязные, а питание нестабильное, вся сервосистема работает тяжелее.

Профилактическая чистка, нормальная вентиляция и контроль температуры часто продлевают срок службы двигателя лучше, чем срочный ремонт после аварии.

Чем перегрев грозит оборудованию

Перегрев опасен тем, что повреждает сразу несколько узлов. Сначала страдает изоляция обмоток. Затем ухудшается работа подшипников, тормоза, кабельного ввода и энкодера. Если температура растет постоянно, двигатель теряет момент и точность.

Возможные последствия:

• пробой изоляции;
• межвитковое замыкание;
• разрушение подшипников;
• отказ тормоза;
• повреждение энкодера;
• потеря позиции;
• рывки и вибрация;
• авария серводрайвера;
• брак деталей;
• остановка станка или линии.

Особенно опасен перегрев в станках с ЧПУ и роботизированных системах. Потеря точности может испортить партию деталей, повредить инструмент или нарушить весь цикл.

Как понять, что температура уже ненормальная

Оценивать нагрев нужно не только рукой. Важно сравнивать температуру с обычным режимом работы. Если раньше мотор был теплым, а теперь становится горячим за несколько минут, это явный сигнал.

Насторожить должны ситуации:

• двигатель греется без нагрузки;
• температура растет после изменения настроек;
• нагрев появился после ремонта механики;
• мотор горячее остальных осей;
• ошибка возникает после прогрева;
• нагрев сопровождается шумом;
• под нагрузкой появляется потеря момента;
• после остановки двигатель долго не остывает.

Если перегрев повторяется, работу лучше остановить до диагностики. Продолжение эксплуатации часто превращает локальную неисправность в полный отказ.

Что проверять в первую очередь

Диагностику стоит вести по цепочке, а не менять детали наугад.

Базовый порядок проверки:

1. Сравнить нагрев с нормальным режимом.
2. Проверить ошибки драйвера и контроллера.
3. Оценить ток двигателя в работе.
4. Проверить свободный ход механики.
5. Осмотреть тормоз.
6. Проверить подшипники на шум и люфт.
7. Осмотреть кабели и разъемы.
8. Проверить энкодер и обратную связь.
9. Измерить сопротивление обмоток.
10. Проверить сопротивление изоляции.

Такой подход помогает понять, где причина: в моторе, нагрузке, настройках, драйвере, тормозе или механике.

Когда возможен ремонт

Ремонт оправдан, если перегрев не успел разрушить ключевые элементы. Часто удается восстановить двигатель после износа подшипников, загрязнения, подклинивания тормоза, повреждения кабеля, сбоя энкодера или начальных проблем с изоляцией.

Работы могут включать замену подшипников, восстановление тормоза, очистку, сушку, ремонт кабельного ввода, проверку обмоток, настройку энкодера и испытания под нагрузкой.

Важно не просто охладить двигатель и запустить снова. Нужно устранить причину нагрева. Иначе мотор вернется в тот же режим и снова выйдет из строя.

Когда ремонт уже сомнителен

Если обмотки пробиты, вал деформирован, ротор задевает статор, корпус поврежден, посадочные места разбиты или энкодер неремонтопригоден, восстановление может быть невыгодным. Также ремонт теряет смысл, если мотор перегревался много раз и после каждого запуска быстро уходит в аварию.

В таких случаях разумнее рассматривать замену. Но перед установкой нового двигателя нужно проверить механику, настройки, питание и серводрайвер. Если первопричина останется, новый узел тоже начнет греться.

Как снизить риск перегрева

Профилактика проще ремонта. Для нормальной работы серводвигателя нужны исправная механика, правильные настройки и чистая среда.

Что помогает:

• регулярная проверка температуры;
• контроль шума и вибрации;
• чистка корпуса и зоны установки;
• проверка смазки направляющих;
• контроль люфтов и перекосов;
• проверка тормоза;
• сохранение правильных параметров драйвера;
• осмотр кабелей и разъемов;
• защита от масла, пыли и влаги;
• нормальная вентиляция шкафа управления.

Если температура начала расти после переналадки, замены узла или изменения режима работы, нужно сразу проверить параметры. Серводвигатель не прощает длительной работы на пределе.

Серводвигатель греется из-за перегрузки, неверных настроек, подклинивающего тормоза, износа подшипников, проблем с обмотками, плохой обратной связи, загрязнения или слабого охлаждения. Сам по себе нагрев не всегда авария, но резкий рост температуры — серьезное предупреждение.

Если игнорировать перегрев, можно получить пробой изоляции, потерю момента, повреждение энкодера, разрушение подшипников и остановку оборудования. Чем раньше провести диагностику, тем выше шанс обойтись ремонтом без замены двигателя и без дорогого простоя.
